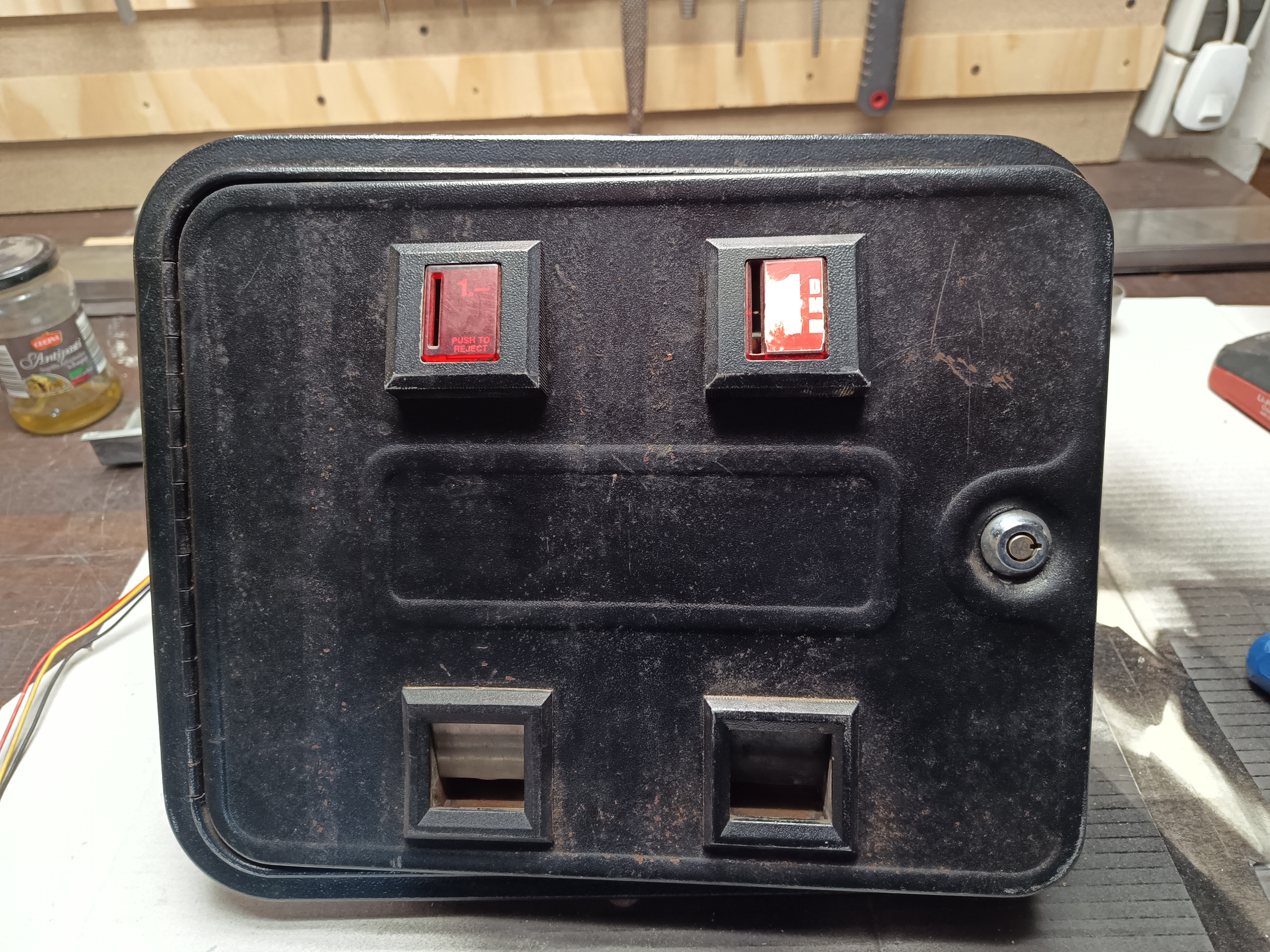

Klar, auch ein VR System braucht eine Kassentüre. Die nutze ich später, um die Steuerung zu montieren. Ich meine damit die Taster für Credits, Exit und so. Aktuell sieht die noch etwas abgeranzt aus:
und das Schloss ist auch hinüber.

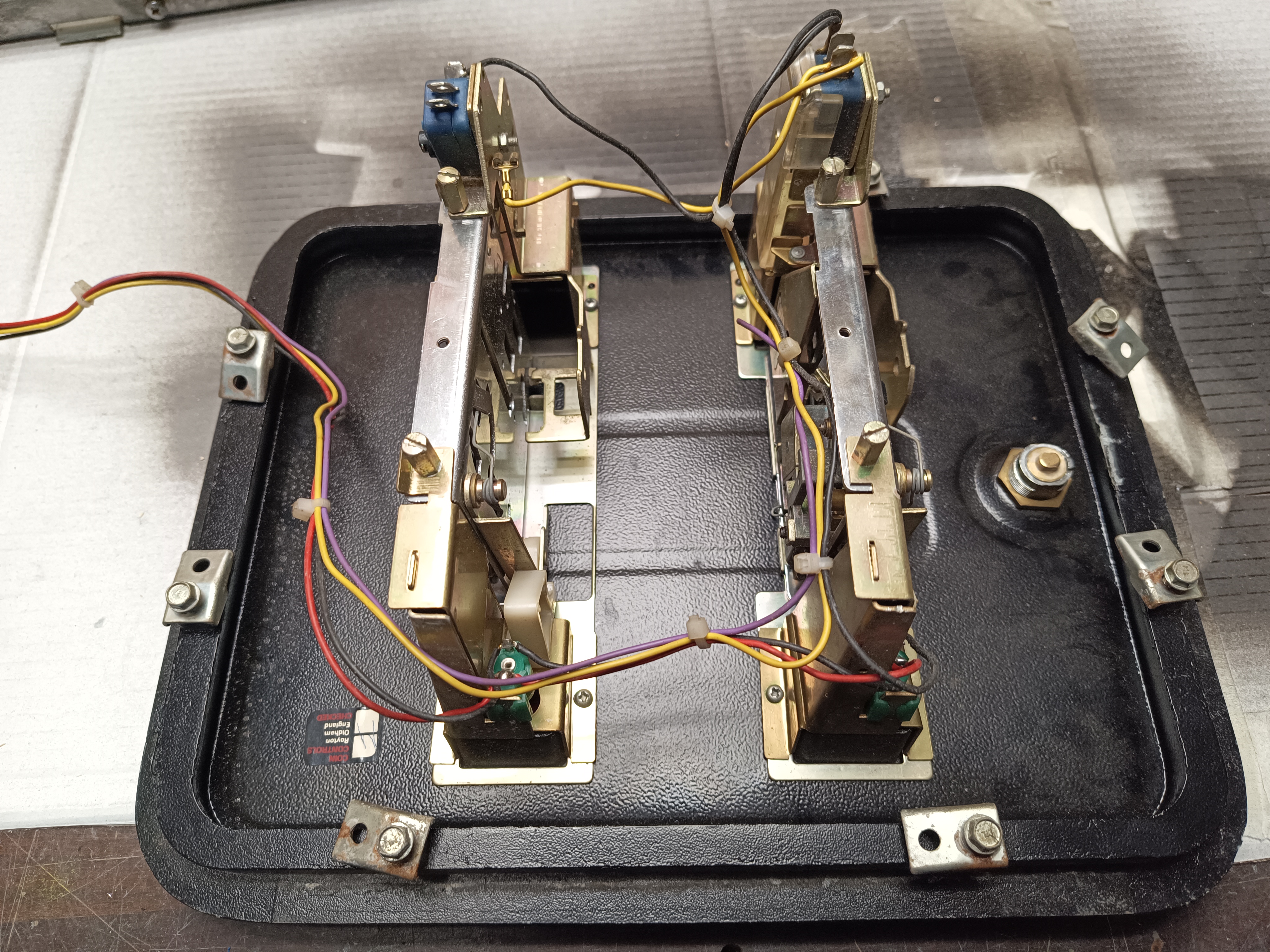

Die Türe wird abgeschliffen und neu lakiert, das Münzprüfergeraffel fliegt raus. Später wird dahinter der Rechner eingebaut, damit man an die Anschlüsse kommt, wenn die Türe geöffnet wird.

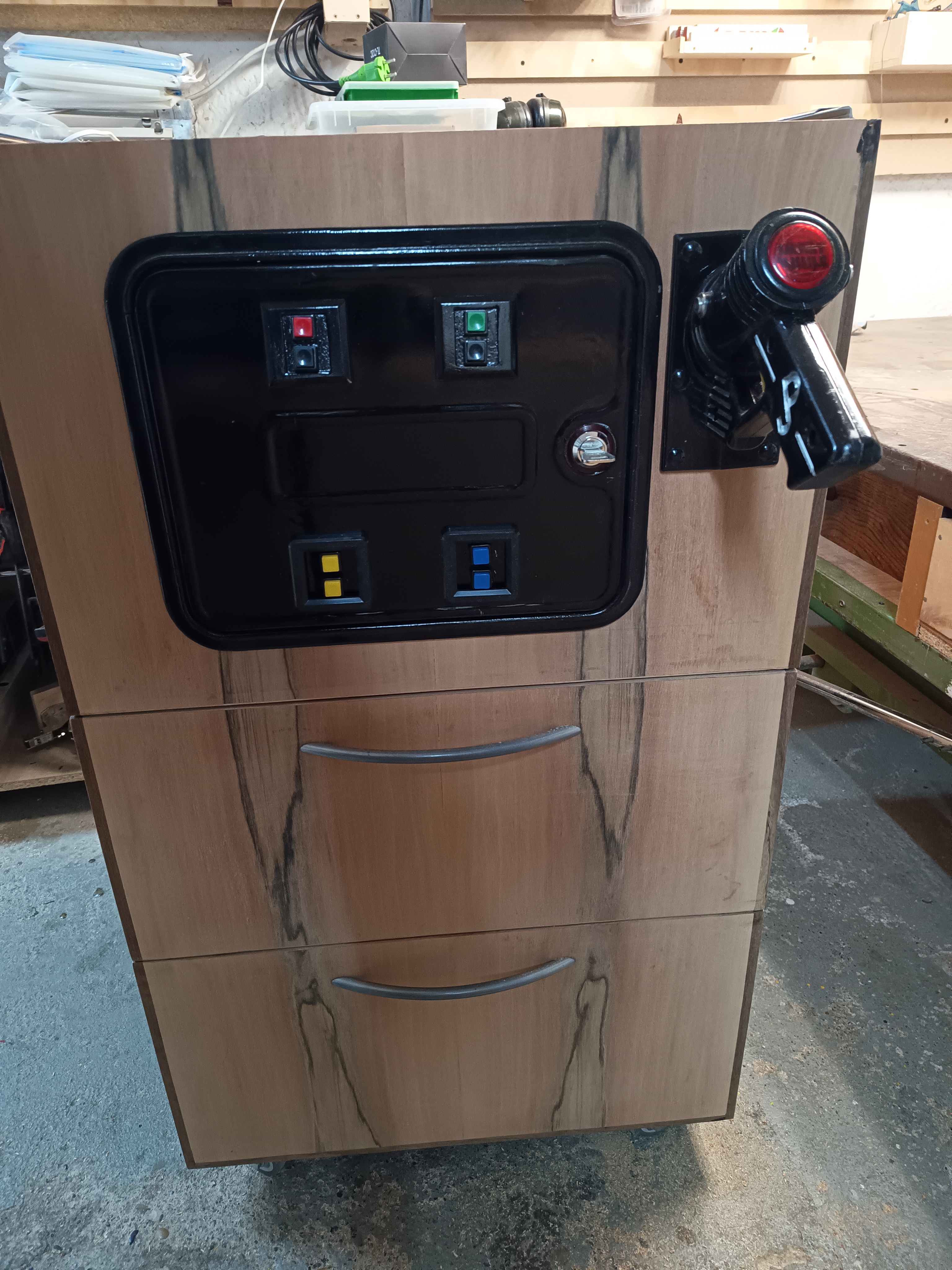

In den vergangenen Tagen hat sich einiges an der Tür getan. Zunächst habe ich die Türe abgeschliffen, die rostigen Stellen entfernt und wieder lackiert. In die Münzeinwürfe und -ausgaben wurden neue Inlays eingesetzt, in welche die Bedienungstasten eingelassen sind. Daneben ist schon der montierte Pistolengriff zu sehen. Ein neues Schloss ist auch schon eingesetzt. Nächste Etappe: Verkabelung.

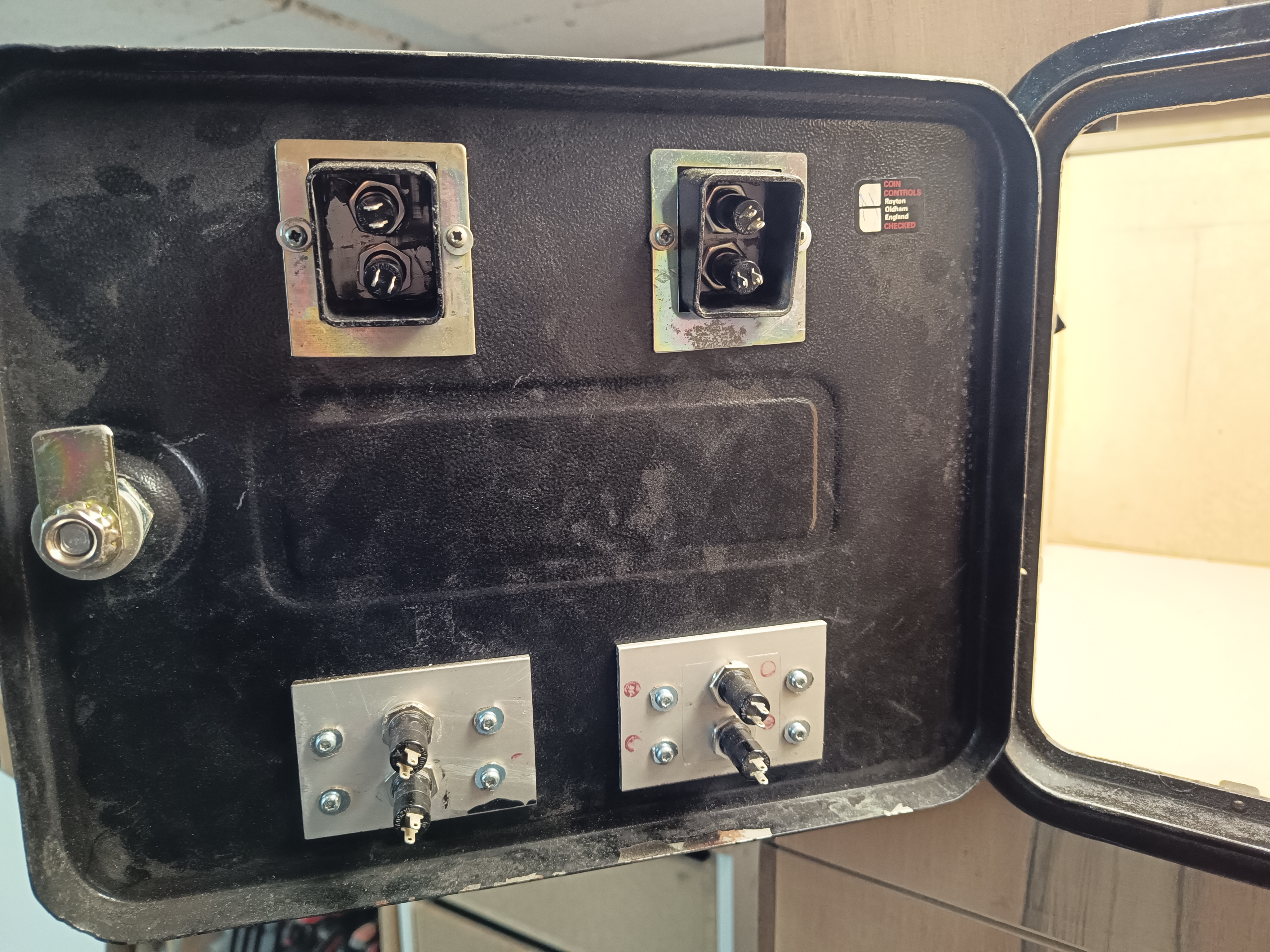

Kassentüre von hinten. Der unnötige Balast des Münzprüfungsmechanismus ist weg, jetzt gilt es, für die Verkabelung zu realisieren.

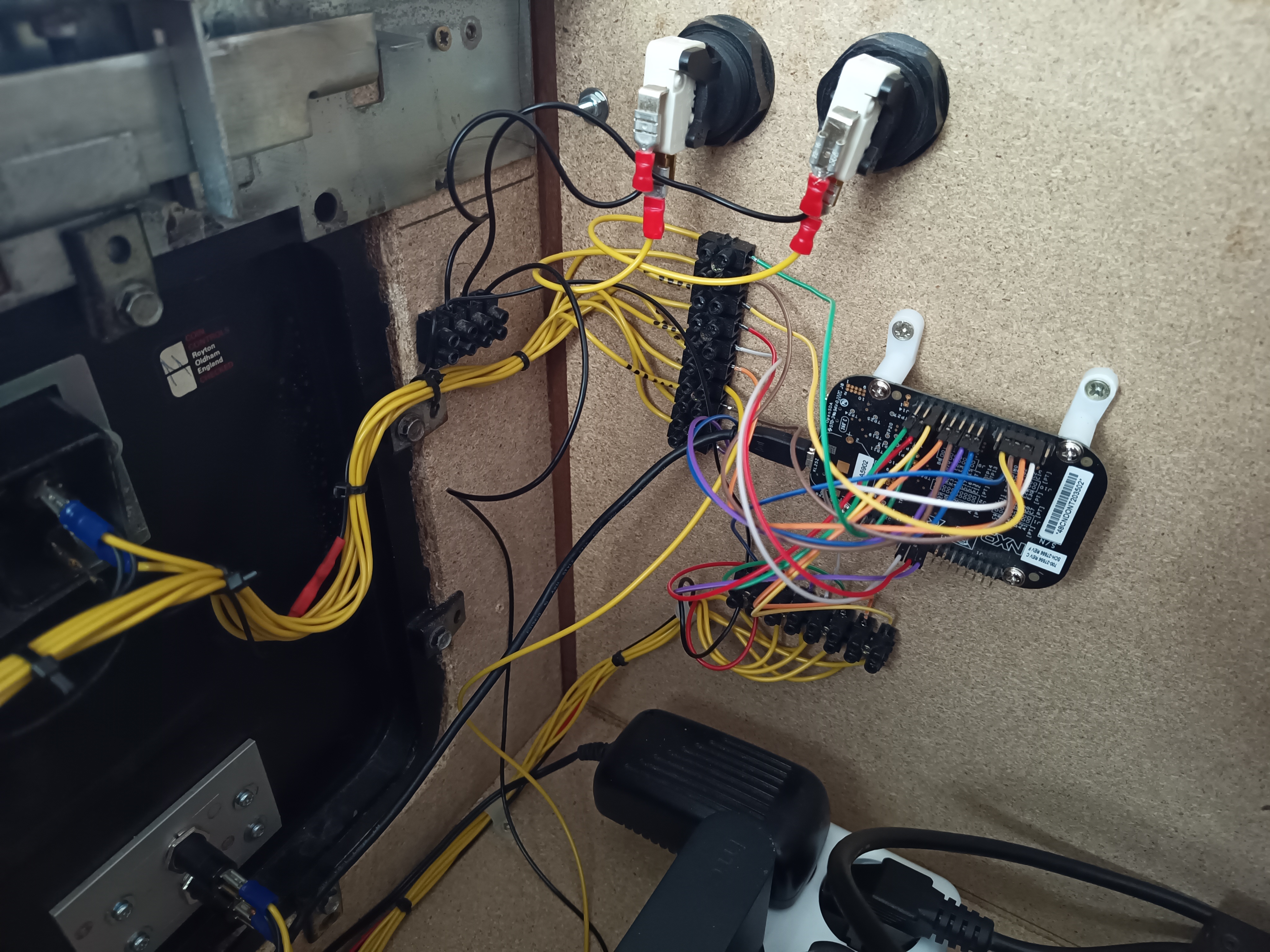

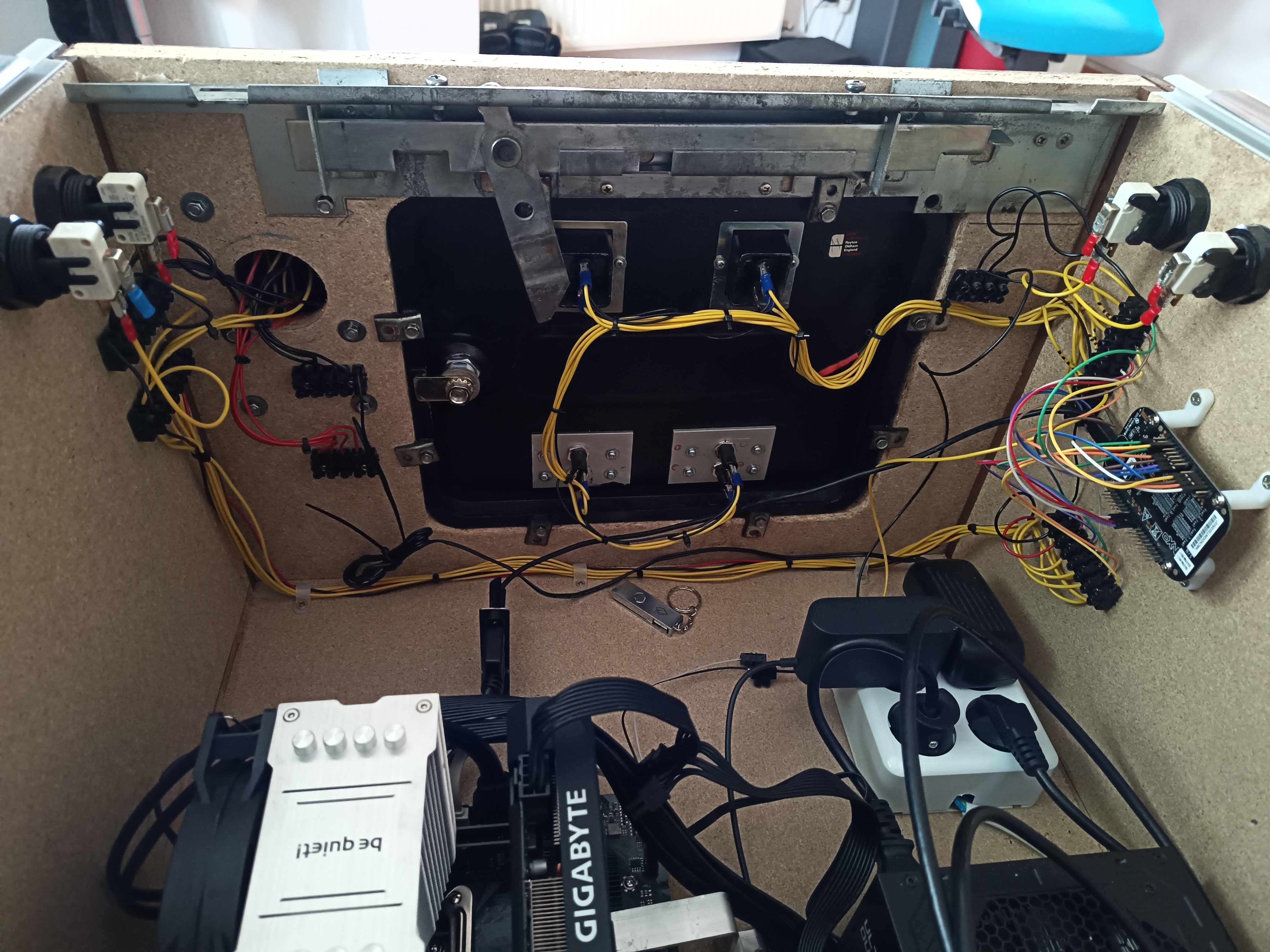

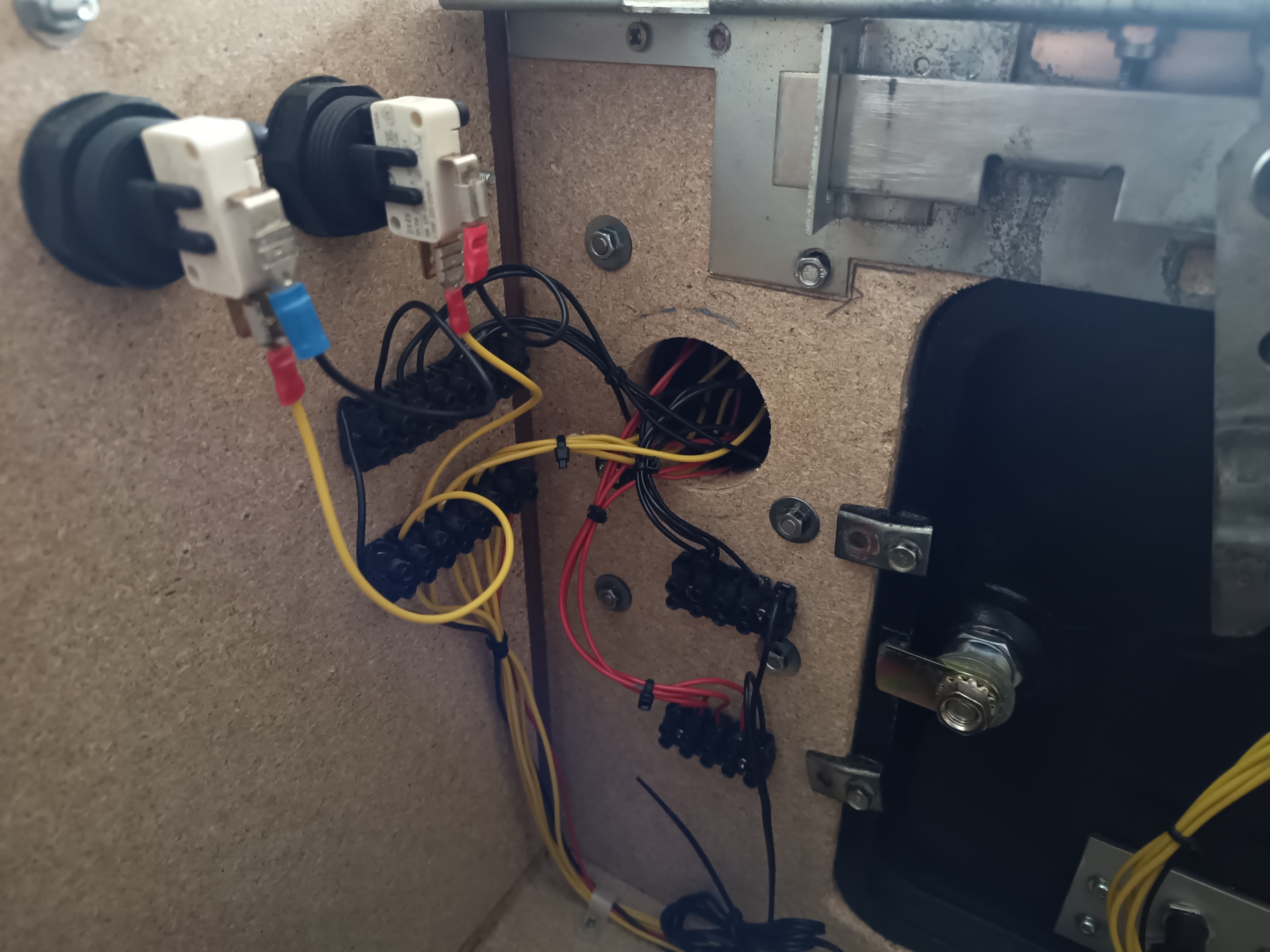

Nach einiger Überlegung habe ich mich dazu entschieden, die Kabel in einem Strang zu bündeln und von der Kassentüre aus zum Controller zu führen. Alle Kabel der Kassentüre und (im Bild) der linken Seite des VPins enden in einer Lüsterklemmenleiste. Die Kabel der (im Bild) rechten Seite wurden gesondert gebündelt und enden ebenfalls auf einer Lüsterklemmenleiste. In Ermangelung einer Massenklemme habe ich die schwarzen Kabel der Masse ebenfalls auf Lüsterklemmen geführt. In diesem Fall wurde auf der unteren Seite der Leiste einfache Brücken verschraubt, so dass alle Lüsterklemmen "kurz" geschlossen sind und so eine gemeinsame Masse bereitstellen.

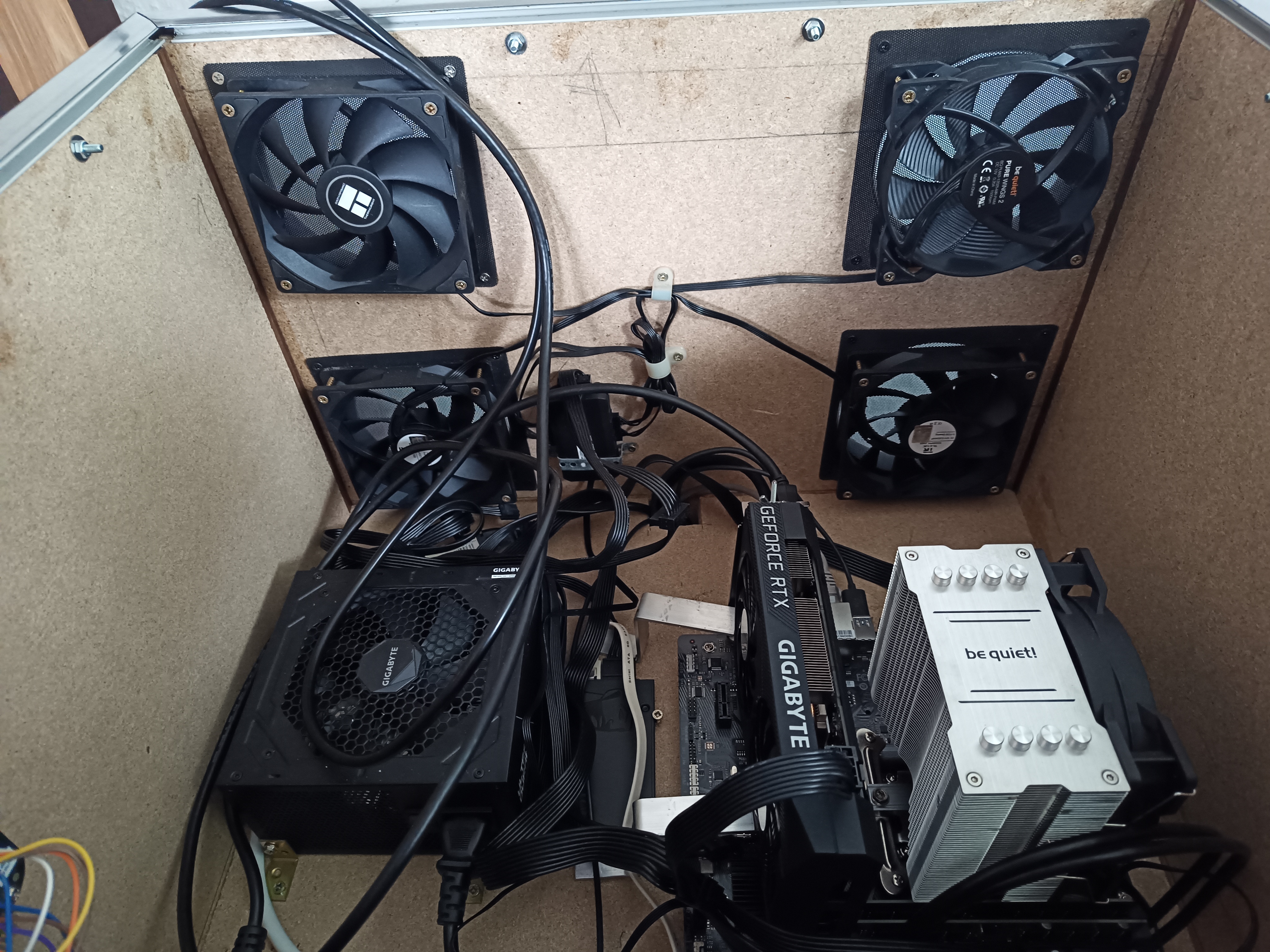

Im hinteren Teil wurden 4 Lüfter verbaut, die für die Frischluftzufuhr sorgen. Da mein Mainboard nicht in der Lage ist, 4 weitere Gehäuselüfter anzusteuern habe ich bei Amazon einen Lüfterhub gekauft, der über eine SATA Stromversorgung die Ansteuerung und Stromversorgung der Lüfter übernimmt. Konkret habe ich diesen Lüfterhub hier bestellt: Thermaltake Commander FP Hub für PWM-Lüfter
In diesem Setup blasen die beiden unteren Lüfter die Luft ins Gehäuse, während die oberen beiden, die Luft hinaus transportieren.
Die beiden Kabel, die oben links heraus hängen, sind die Stromversorgung und Displayport für den Monitor.
